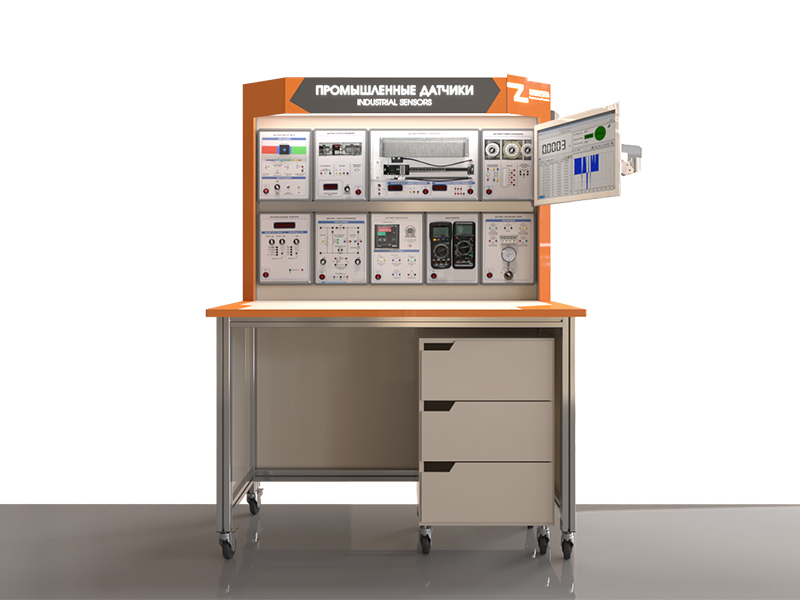

Комплект учебно-лабораторного оборудования Промышленные датчики

Технические характеристики

Краткое описание:

Комплект учебно-лабораторного оборудования "Промышленные датчики" выполнен в настольном блочном исполнении.

Технические характеристики (энерго-габаритные):

Габариты: 1100 х 850 х 1600 мм.
Масса: не более 50 кг.
Электропитание: 220 В, 50 Гц.
Потребляемая мощность от сети: не более 500 Вт.

Комплект поставки:

Комплект учебно-лабораторного оборудования "Промышленные датчики".
Комплект мишеней разных цветов и материалов.
Комплект соединительных проводов и силовых кабелей.
Паспорт изделия.
Руководство по эксплуатации.
Методические рекомендации по проведению лабораторных работ.

Назначение:

Комплект учебно-лабораторного оборудования "Промышленные датчики" предназначен для проведения лабораторно-практических занятий по курсу "Промышленные датчики". Данное оборудование может применяться в образовательных учреждениях для получения практических и теоретических навыков по одноименной дисциплине.

Состав (основного изделия):

Модуль "Датчики тока и напряжения".
Модуль "Датчики температуры".
Модуль "Датчики магнитного поля".
Модуль "Датчики освещенности и цвета".
Модуль "Датчики частоты вращения".
Модуль "Датчики углового положения".
Модуль "Датчики линейного положения".
Модуль "Функциональный генератор".
Модуль "Мультиметры".
Комплект бесконтактных концевых датчиков.
Люксметр.
Лазерный дальномер.
Ультразвуковой дальномер.
Бесконтактный пирометр.

Учебно-методическое пособие по проведению лабораторных работ:

Изучение датчиков тока и напряжения
- Изучение статических и рабочих характеристик исследуемых датчиков: измерительный шунт, трансформатор тока, интегральный датчик тока на основе эффекта Холла, делитель напряжения, трансформатор напряжения, интегральный датчик напряжения на основе эффекта Холла.
Изучение датчиков температуры
- Изучение статических и рабочих характеристик исследуемых датчиков: термостат, термопара К-типа, терморезистор PTC, терморезистор NTC, интегральный датчик температуры, бесконтактный пирометр.
Изучение датчиков магнитного поля
- Рабочие характеристики геркона, магниторезистора с дискретным выходом и датчика Холла с дискретным выходом.
- Изучение статических характеристик аналогового датчика Холла и магниторезистора с аналоговым выходом.
Изучение датчиков освещенности и цвета
- Изучение статических характеристик датчика освещенности.
- Изучение влияния силы света и типа светофильтра на статические характеристики датчика цвета.
Изучение бесконтактных конечных выключателей и измерителей приближения и перемещения
- Рабочие характеристики емкостного и индуктивного датчиков в "торцевом" режиме.
- Рабочие характеристики магниточувствительных датчиков на основе герконов и датчиков Холла в "торцевом" режиме.
- Рабочие характеристики оптического датчика.
- Статическая характеристика индуктивного преобразователя перемещений.
- Измерение расстояние с помощью ультразвукового измерителя расстояния, определение зоны нечувствительности измерителя.
- Измерение расстояние с помощью лазерного дальномера, определение зоны нечувствительности дальномера (2 эксперимента).
Изучение линейных энкодеров
- Рабочие характеристики оптического энкодера, определение разрешающей способности датчика.
- Рабочие характеристики магнитного энкодера, определение разрешающей способности датчика.
Изучение датчиков частоты вращения
- Рабочие характеристики оптического энкодера.
- Статические характеристики тахогенератора на холостом ходу.
Изучение датчиков углового положения
- Статические характеристики потенциометрического датчика на холостом ходу.
- Статические характеристики вращающегося трансформатора в синусно-косинусном режиме на холостом ходу.
- Статические характеристики вращающегося трансформатора в линейном режиме на холостом ходу.
