Датчик объема газа с контролем температур Наураша

Описание

Датчик объема газа с контролем температуры предназначен для измерения изменения объема газа с одновременным контролем температуры во внутреннем объеме датчика.

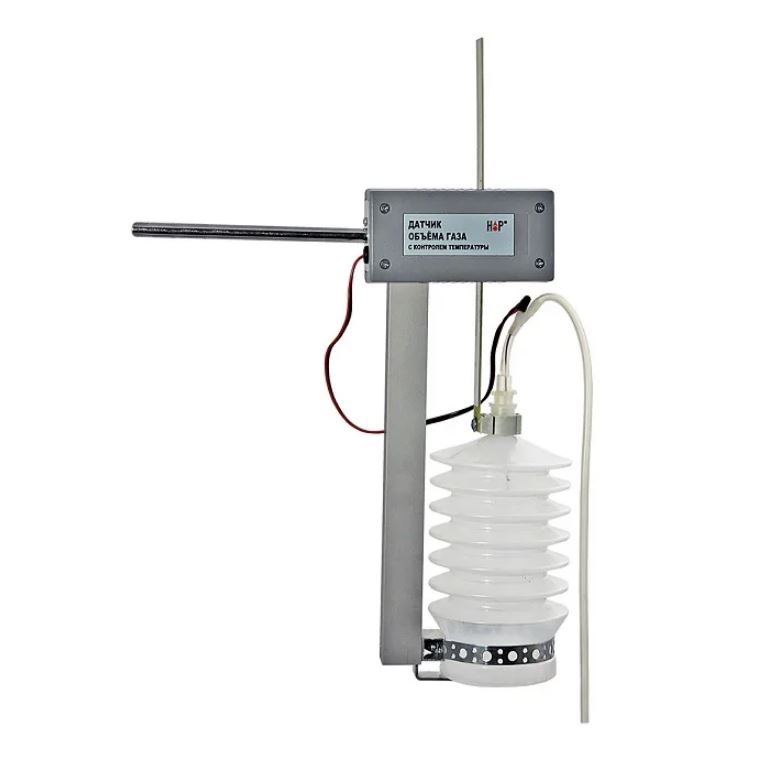

Датчик состоит из цилиндрического полиэтиленового резервуара с гофрированными стенками, объем которого изменяется при перемещении одного из оснований цилиндра вдоль его оси, чувствительного элемента, контролирующего положение этого подвижного основания, и датчика температуры.

Подвижное основание гофрированного цилиндра связано с пластиной из стеклотекстолита, на которую нанесены штрихи. Электронный блок на основе оптоэлектрических датчиков и микроконтроллера фиксирует перемещение пластины и, таким образом, осуществляет измерение объема. Внутри гофрированного цилиндра помещен датчик температуры на основе терморезистора, с помощью которого измеряется температура газа.

Датчик имеет входной штуцер для присоединения резиновых или пластиковых трубок, который расположен над подвижным основанием гофрированного цилиндра. Вывод данных на экран осуществляется в виде зависимостей измеряемых величин от времени.
