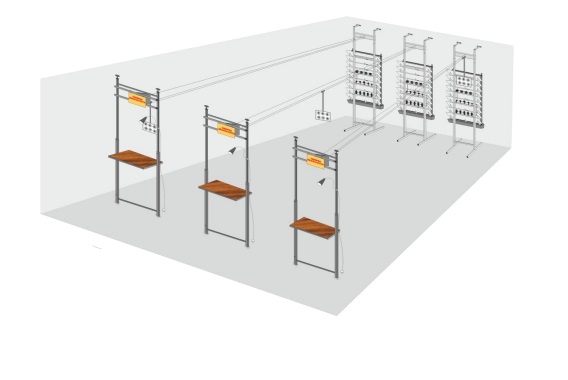

Тир на 3 стрелковых мест

Описание:

1. Огневой рубеж (стойка для перезарядки) – 3 шт.

2. Мишенная установка – 3 шт.

3. Индивидуальный плафон подсветки – 3 шт.

4. Правила поведения в тире (табличка) – 3 шт.

5. Страховочный трос для фиксации оружия – 3 шт.

6. Противорикошетный Пулеприемник – 3 шт.

7. Электрический привод доставки бумажной мишени к огневому рубежу – 3 шт.

8. Паспорт изделия (инструкция по сборке) - 3 шт

Стойка для перезарядки состоит из каркаса, оснащенного винтовыми домкратами, и опорной столешницы.

Каркас выполнен из стальных профильных труб: 30х30х1,5; 25х25х1,5, 20х20х1,5.

Окрашен порошковой эмалью черного цвета.

Благодаря телескопической конструкции каркаса и винтовых домкратов, стойка регулируется под любую высоту помещения от 2.2 до 3м.

Монтаж осуществляется враспор между полом и потолком.

Столешница изготовлена из ламинированной ДСП, толщиной не менее 22 мм. Размер столешницы 700х380мм.

Края облицованы кромочным ПВХ пластиком толщиной не менее 1 мм.

Столешница имеет 2 фиксированных положения по высоте, для возможности ведения стрельбы из положения - стоя или сидя.

Столешница крепится к опорной стальной рамке при помощи шурупов, а рамка к каркасу, при помощи 4 болтов и гаек.

Цвет столешницы - светло коричневый с текстурой дерева.

Мишенная установка состоит из несущей рамы, с горизонтальными перекладинами для крепления мишеней, и комплекта подъемных силуэтных мишеней.

Рама выполнена из стальных профильных труб: 30х30х1,5; 25х25х1,5, 20х20х1,5.

Окрашена порошковой эмалью серого цвета.

На свободных концах труб установлены пластиковые заглушки.

Ширина мишенной рамы – 500мм.

Рама имеет - нижние опорные ноги, и верхние регулируемые кронштейны для фиксации к стене.

Силуэтные подъѐмные мишени, изготовлены из конструкционной стали толщиной 2мм.

Окрашены черной матовой краской.

Располагаются на раме в три горизонтальных ряда.

Каждый ряд имеет индивидуальную форму и размер.

Общее количество мишеней - 14шт.

Подъѐм осуществляется блочно, вручную, или с помощью дистанционного капронового шнура, посредствам поворотной трапеции, расположенной на тыльной стороне рамы (сзади мишеней).

Противорикошетный пулеприѐмник состоит из несущей рамы, набора наклонных пластин, вертикальных направляющих для установки пластин, и лотка для сбора стреляных пуль. Размер пулеприѐмника1500х900 мм.

Рама выполнена из стальной профильной трубы: 20х20х1,5.

Оснащена 2 крючками для крепления на стену помещения.

Наклонные пластины, а также вертикальные направляющие, выполнены из конструкционной стали толщиной 1,5мм. и оснащены технологическими сборочными пазами.

Окрашены порошковой эмалью серого цвета.

Направляющие крепятся к несущей раме при помощи болтов и гаек, а пластины вставляются в пазы направляющих, что обеспечивает их надежную, но не жесткую фиксацию, с целью полного устранения возможности возникновения рикошета.

Лоток для сбора стреляных пуль выполнен из стали толщиной 1,5 мм. Окрашен порошковой эмалью черного цвета. Лоток крепится к тыльной части несущей рамы при помощи саморезов

Привод доставки бумажной мишени представляет собой комплект сборочных деталей, составляющих натяжной тросовой механизм с электрическим двигателем, способный перемещать бумажную мишень формата А-4, на дистанцию до 10 метров.

Моторный узел привода, крепится к стойке перезарядки, при помощи болтов и гаек.

Двигатель имеет безопасное питание 12В.

Подключение к электрической сети, производится через адаптер 220/12В, оснащенный проводом и штепсельной вилкой.

Управление направлением движения привода, осуществляется при помощи кнопочного переключателя, установленного на стойке перезарядки.

Диаметр основного и приводного тросов - не менее 3мм. Применяемый материал – сталь.

Автоматическое натяжение тросов, осуществляется за счет саморегулирующихся пружинных натяжных механизмов, закреплённых на мишенной раме.

Бумажная мишень крепится на установочную планку, при помощи двух стальных прищепок, что обеспечивает её надежную фиксацию и быструю замену.
