Роботрек Малыш Проект

НАБОР ЭЛЕКТРОННЫХ КОМПОНЕНТОВ "РОБОТРЕК МАЛЫШ ПРОЕКТ". Предназначен для расширения возможностей образовательных конструкторов по робототехнике "Роботрек Малыш 1" и "Роботрек Малыш 2" для проектной деятельности с детьми 5-6 лет.

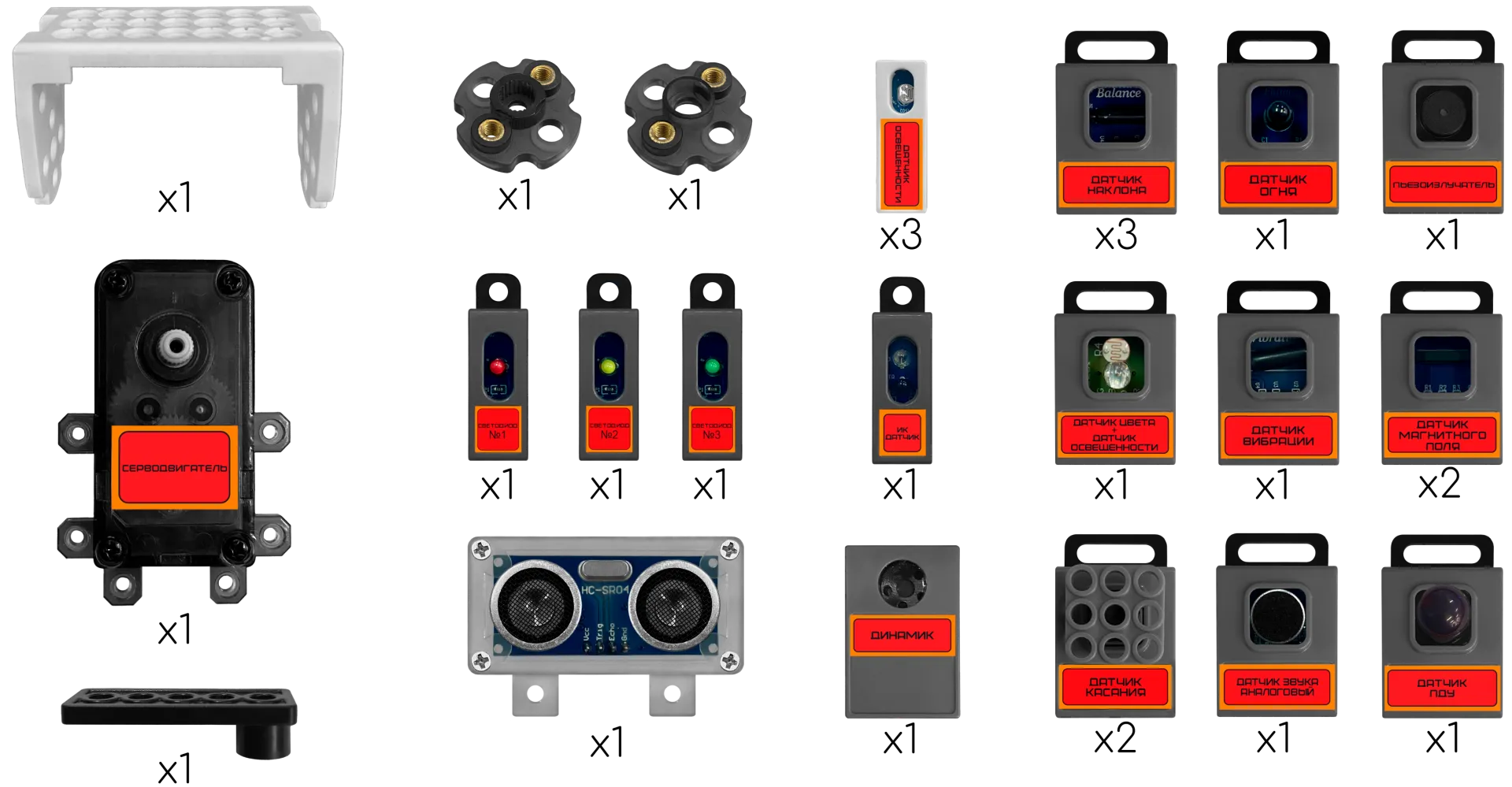

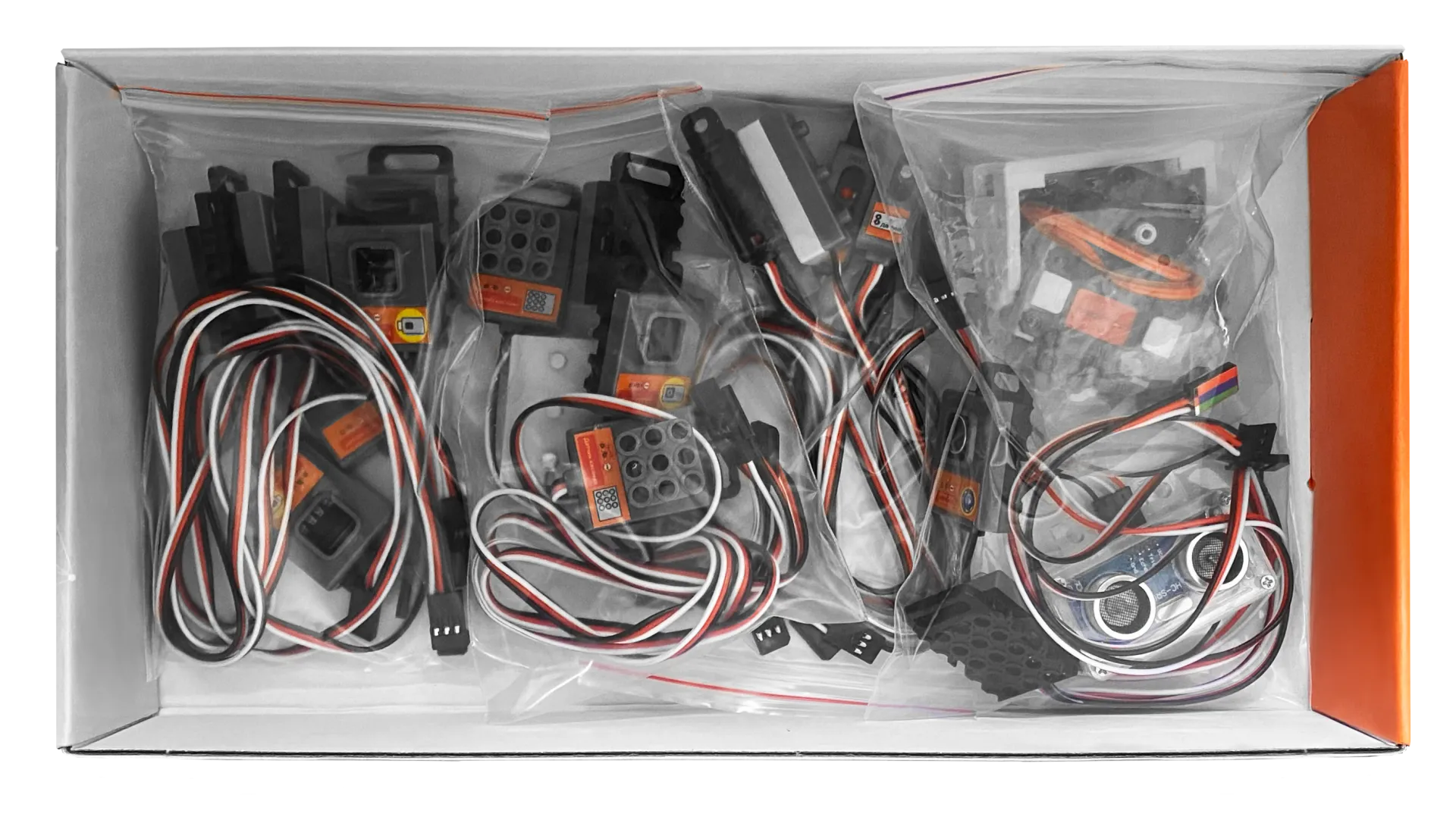

В состав набора входит не менее 26 элементов (Парт-лист набора можно посмотреть по ссылке):

1. Светодиодные модули – 3 шт.

Светодиодные модули трех цветов- имеют полупроводниковый элемент, создающий оптическое излучение при пропускании через него электрического тока, чтобы обеспечивать индикацию о совершенном событии либо его отсутствии. Подключается к блоку управления через соединительный провод, имеет специальный корпус для возможности крепления с деталями конструктора .

1. Цвет: красный / зелёный / жёлтый
2. Светодиод: шаг - 5 мм, 2.54 мм
3. Сопротивление: 330 Ом

2. Датчик огня – 1 шт.

1. Технические характеристики
2. Спектральный диапазон 760нм ~ 1100нм
3. Рабочее напряжение: 3.3В ~ 5.3В
4. Рабочая температура: -25℃ ~ 85℃
5. Время срабатывания 15мс
6. Дальность срабатывания: ~ 100см

3. Датчик звука – 1 шт.

Передает информацию в блок управления о наличии или отсутствии громкого звука через специальный соединительный провод, имеет специальный корпус для возможности крепления с деталями конструктора.

1. Модель датчика: em9767p
2. Рабочая температура: -20℃ … +60℃
3. Температура хранения: -30℃ … +70℃
4. Влажность помещения: 60 … 70%
5. Атмосферное давление: 860 … 1060 гПа
6. Чувствительность: -59 … -53 дБ
7. Выходное сопротивление: 2.2 кОм
8. Максимальный ток потребления: 500 мкА
9. Соотношение сигнал/шум: 55 дБ
10. Уменьшение напряжения: -3 дБ
11. Рабочее напряжение: 1 … 10 В
12. Динамический диапазон: 100 дБ

4. Датчик касания – 2 шт.

Робот «ощущает» окружающее пространство и препятствия, с их помощью можно реализовать пульт управления роботом и т.п. Оснащен специальным колпачком с сеткой отверстий, к которому можно прикреплять детали конструктора.

1. Тип: сенсорный переключатель
2. Модель: KSM603LM
3. Сопротивление: 100 Ом

5. Датчик наклона – 3 шт.

Технические характеристики

1. Напряжение 4.75В.. 5.25В
2. Рабочий угол 10° ~170°
3. Срок службы 100,000 наклонов

6. Датчик вибрации – 1 шт.

1. Напряжение 3В… 5В
2. Максимальный ток < 1mA

7. Датчик магнитного поля – 2 шт.

1. Коммутируемый ток 0.7 А
2. Коммутационная способность 10 Вт
3. Диапазон температур -40 °C - +125 °C

8. Пьезоизлучатель – 1 шт.

Электроакустическое устройство, способное воспроизводить звук благодаря обратному возникновению механических деформаций под действием электрического поля. Датчик использует стандартный 3-пиновый разъем.
1. Модель: HNC-1205A
2. Номинальное напряжение: +5В
3. Резонансная частота: 2300 ± 300 Гц
4. Выход звука на 10 см: ≥ 85 дБ
5. Потребляемый ток: ≤30 мА
6. Рабочая температура: -20℃ … +70℃

9. Ультразвуковой датчик расстояния – 1 шт.

Технические характеристики ультразвукового датчика расстояния

1. Модель HC-SR04
2. Напряжение питания : 5.0 В
3. Рабочий ток: 15 мА
4. Рабочая частота: 40 КГц
5. Рабочий угол: 15 градусов
6. Минимальное измеряемое расстояние: 2 см
7. Максимальное измеряемое расстояние: 300 см

10. Датчик цвета+датчик освещенности – 1 шт.

1. Технические характеристики датчика цвета и освещенности
2. Напряжение питания: 5В
3. Определяемые цвета: 5 - черный, белый, красный, синий, зеленый
4. Расстояние до определяемой поверхности - 0-2 см
5. Способ определения цвета: по отраженному свету

11. Датчик пульта дистанционного управления (ПДУ) – 1 шт.

Основан на инфракрасном фотодиоде, служащим для приема сигналов от пульта дистанционного управления.

12. Инфракрасный датчик (ИК-датчик) – 3 шт.

1. Материал: GaAsP/GaAnInP (галлия арсенид-фосфид / галлия-алюминия-индия фосфид)
2. Тип линзы: «вода»
3. Максимальный рабочий диапазон: Та=25℃
4. Диапазон напряжения: 1.1В … 1.5В
5. Диапазон рабочих температур: -40℃ … +85℃
6. Длина волны (макс.): 940 нм
7. Максимальный потребляемый ток: 10 мкА
8. Рассеиваемая мощность: 80 мВт
9. Мощность излучения (мВт/ср): 5 … 15
10. Угол обзора: 30°
11. Рекомендованный ток: 20 мА

13. Динамик – 1 шт.

Устройство для преобразования электрических сигналов в акустические и излучения их в окружающее пространство.

14. Датчик освещенности-1 шт.

1. Диапазон напряжения: от 1.1В до 1.5В
2. Диапазон рабочих температур: -20℃ … +80℃
3. Длина волны (макс.): 600 нм
5. Рассеиваемая мощность: 90 мВт

15. Серводвигатель – 1 шт.

В комплекте к серводвигателю идут дополнительные крепежные рамки 3 видов, что позволяет закрепить сервомотор к конструкциям на болтовые соединения. Соединительный провод, с возможностью подключения в один из двух коннекторов на моторе. Набор металлических болтов для фиксации рамок на моторе.

Серводвигатель поворачивается и удерживает заданный угол поворота в пределах не менее 180 градусов.

Технические характеристики

1. Управление: автоматическая регулировка фазы
2. Рабочее напряжение: 5.5В … 9В
3. Диапазон рабочих температур : -20℃ … +60℃
4. Положение датчика: потенциометр
5. Крутящий момент: 4.8 кгс•см ± 15% при 5.5В / 6.5кгс•см ± 15% при 9В
6. Рабочий угол: 300°
7. Максимальный рабочий ток: 140 мA
8. Длина провода разъёма: 300 мм
