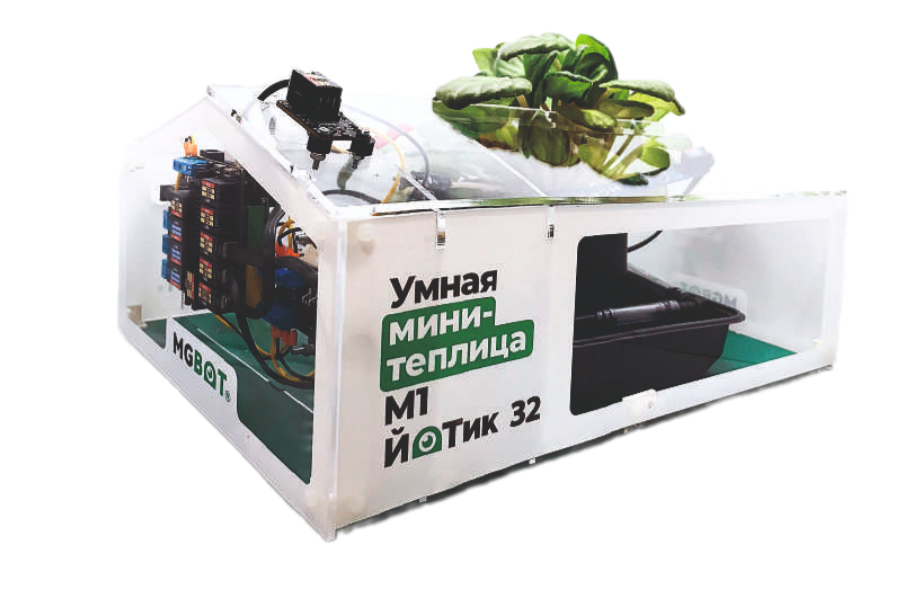

Образовательный набор «Умная мини-теплица» М1 ЙоТик 32 (Лаборатория биолога)

Технические характеристики

Образовательный набор «Умная мини-теплица» М1 ЙоТик 32 (Лаборатория биолога) предназначен для начального уровня обучения по основным понятиям технологии «Интернет вещей» (IoT) для изучения базовых функций для выращивания: автополив, умное освещение, мониторинг данных. Образовательное решение может использоваться в агроклассах для первого этапа обучения в рамках знакомства с концепцией «Умного сельского хозяйства».

Теплицы являются одними из самых популярных объектов, где активно применяется технология IoT – управление системой выращивания растений. Образовательный набор развивает навыки программирования, конструирования, механического и электрического монтажа. Данный набор имеет возможность подключать дополнительные датчики и исполнительные устройства, что позволит расширить круг знаний об умных вещах.

Решаемые учебные задачи:

1. Сборка, программирование и управление данной системой:

• Управление освещением и яркостью в теплице
• Управление поливом растений (водяной насос)
• Текстовая визуализация данных и отображение текущего состояния теплицы
• Оповещение о чрезвычайной ситуации (превышенный уровень температуры, влажности и др.)
• Мониторинг данных об окружающей среде и применение этих показаний в создании автоматических систем управления выращиванием растений

2. Создание собственных систем управления выращиванием, регулирующих и фиксирующих данные:

• температура и влажность воздуха
• атмосферное давление
• освещенность
• температура и влажность почвы

Подходит для подготовки к конкурсам: номинация «АгроСмарт» и «АгроБио» конкурса «АгроНТРИ-2024», направление «Умное сельское хозяйство» Чемпионата «Подключенное будущее», «Абилимпикс», Чемпионат «Искатели профессий», «Робофинист», Чемпионат «Умения юных», «Я в АГРО (ранее - «Юннат»).

Образовательный набор «Умная мини-теплица» М1 ЙоТик 32 (Лаборатория биолога) представляет собой комплект радиоэлектронных компонентов, механических и электромеханических устройств, кабелей и крепежных изделий в различных сочетаниях. К набору прилагается комплект инструкций и методических пособий.

Состав набора: «Умная мини-теплица» М1 ЙоТик 32
Размер набора в собранном виде: 212х306х140 мм
Габаритные размеры в упаковке: 310х155х110 мм
Номинальное напряжение: 220 В
Комплект рассчитан на переменное однофазное питающее напряжение 220 В/50+ ГЦ.
Допустимые параметры сети переменного тока: - напряжение 220 +22-33 В, -частота 50+ 1 ГЦ.
Любые отклонения напряжения в указанных пределах не должны вызывать выдачу ложных команд и сигналов.
Подключение: Wi-Fi, Bluetooth, IR, USB Type-B

Инструкции:

1. Инструкция по программированию контроллера «ЙоТик»
2. Базовое программирование контроллера «ЙоТик»
2.1. Программирование МГБот
2.2. IoT-платформы
3. Инструкция по сборке набора «Умная мини-теплица» М1 ЙоТик 32
4. Инструкция по программированию набора «Умная мини-теплица» М1 ЙоТик 32
5. Проект по выращиванию для «Умной мини-теплицы» М1 ЙоТик 32
6. Инструкция по использованию платформы IoControl для управления набором «Умная мини-теплица» М1 ЙоТик 32
7. Инструкция по использованию локального сервера GyverPortal для управления набором «Умная мини-теплица» М1 ЙоТик 32
8. Инструкция по использованию платформы Telegram для управления набором «Умная мини-теплица» М1 ЙоТик 32
9. Лист спецификации набора «Умная мини-теплица» М1 ЙоТик 32
