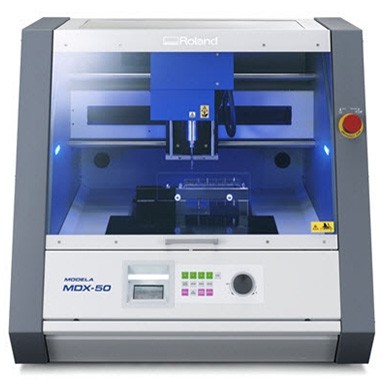

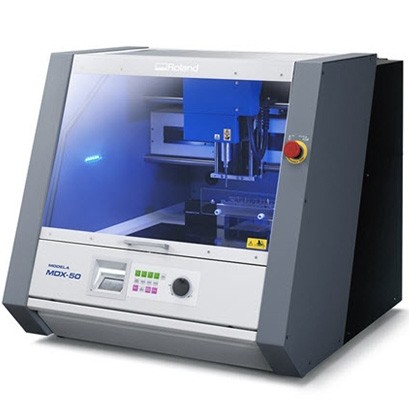

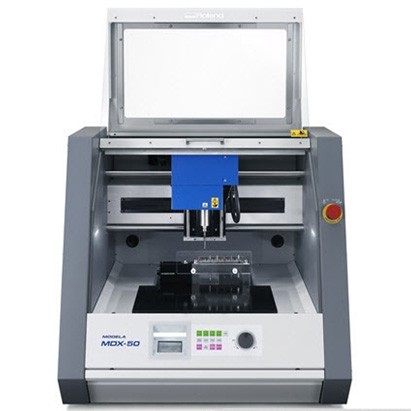

Фрезерный станок Roland MDX-50

  • Фрезерный станок Roland MDX-50
  • Фрезерный станок Roland MDX-50
  • Фрезерный станок Roland MDX-50

Основные характеристики:

Технические характеристики Roland MDX-50

Обрабатываемые материалы Ювелирный воск, дерево, пластики, акрил, цветные металлы (алюминий, дюраль, латунь, магний, цинк и т.д.)
Рабочие перемещения по осям 400(X) x 305(Y) x 135(Z)мм
Размер рабочего стола 400(X) x 305(Y)
Максимальные габариты заготовки 400(X) x 305(Y) x 100(Z)мм
Двигатели по осям XYZ Шаговые
Подача По осям XY: от 7 до 3'600 мм/мин
По осям Z: от 7 до 3'000 мм/мин
Программное разрешение NC: 0.001 мм/шаг
RML-1: 0.01 мм/шаг
Механическое разрешение 0.01 мм/шаг
Двигатель шпинделя Безщеточный DC-двигатель
Частота вращения шпинделя от 4'500 до 15'000 об/мин
Крепление инструмента Цанговое
Метод крепления Автоматическая смена инструмента
Инструментальный магазин 5 инструментов + 1 калибровочный пин (всего 6 ячеек)
Допустимые параметры инструмента Метрические: Диаметр хвостовика 3, 4 и 6мм; Длина от 30 до 90мм
Дюймовые: Диаметр хвостовика 3.175 и 6.35 мм; Длина от 30 до 90мм
Интерфейс USB
Требования электросети AC 100 - 240 V ±10%, 50/60 Hz, 1.2 A
Энергопотребление ~ 95 Вт
Уровень шума 65 дБ или менее при перемещении(без резки), 45 дБ или менее в режиме ожидания
Габаритные размеры 760 х 900 х 732 мм
Масса 122 кг
Требования к помещению Высота потолка: не менее 2м
Температура: 5°С - 40°С
Влажность: 35 - 80% (без конденсата)
Степень загрязнения: 2 (в соответствии с IEC 60664-1)
Краткосрочное временное перенапряжение: 1440В
Долгосрочный временный перенапряжение: 490В
Аксессуары Кабель питания, USB-кабель, руководство пользователя, Программное обеспечение Roland DG, привязочный пин, шестигранник, ключи, держатели инструмента (6x 6 mm, 1x 4 mm, 1x 3 mm), Z0-сенсор.

Поворотная ось ZCL-50A (опц.)

Рабочие перемещения 363мм(Х) х 305мм(Y) х 125мм(Z)
Ось А: ±2146680° (приблизительно ±5963 оборота)
Габариты заготовки Заготовка должна быть вписана в цилиндр диаметром 120мм и длиной 380мм
Крепление в тисках Толщина от 10 до 65мм; Диаметр: от 20 до 68мм
Двигатель оси A Шаговый двигатель
Механическое разрешение 0.0225°/шаг
Габаритные размеры 578 ? 190 ? 128 мм
Масса 7 кг
Аксессуары Калибровочный брусок, заглушки для винтов, руководство пользователя
Цена

904649 Р

Артикул: 13507

ОТПРАВИТЬ ЗАЯВКУ

Главной отличительной особенностью нового Roland MDX-50 стало использование автоматической смены инструмента, причем уже в базовой комплектации. При этом станок по прежнему имеет настольный формат при рабочем поле 400х305 мм, а использование автоматической смены инструмента не требует подключения компрессора. При этом как и все фрезеры Roland серии MDX, данная модель предусматривает установку поворотной оси, что значительно расширяет возможности станка, позволяя выполнить обработку модели со всех сторон в полностью автоматическом режиме. Полностью закрытая область обработки позволит не только снизить уровень шума, но и обеспечить чистоту в помещении в котором используется станок.

Отличительные особенности Roland MDX-50:

  • Автоматическая смена инструмента на 5 инст-ов
  • Рабочее поле: 400х305х135 мм
  • Поворотная ось
  • Закрытая область обработки
  • Программный шаг: 0.001мм
  • Мощное ПО в комплекте
  • On-line контроль
  • Пульт управления
  • Поддон для сбора стружки

Автоматическая смена инструмента

Для того чтобы станок смог захватить инструмент, фреза устанавливается в специальный держатель, который в свою очередь устанавливается в инструментальный магазин. В держатели могут быть установлены фрезы с хвостовиками 3, 4 и 6 мм, при этом в комплекте со станком уже идет набор держателей под все диаметры. В магазине предусмотрено 6 ячеек, из которых 5 предназначены для инструмента, а шестая для специального штифта, которым выполняется калибровка инструментального магазина и поворотной оси. В процессе работы станок выполняет автоматическое измерения вылета инструмента, вам достаточно указать в программе каким инструментом будет выполняться обработка, вылет инструмент будет определен автоматически при помощи датчика смонтированного на корпусе магазина. Этот же датчик выполняет контроль слома инструмента, перед тем как вернуть инструмент в магазин, станок проводи повторное измерение вылета фрезы и если значения не совпадают, то выдается сообщение об ошибке.

Использование автоматической смены инструмента не только повышает удобство работы со станком, но и повышает точность, исключая ошибки оператора, а также позволяет использовать использовать станок в круглосуточном режиме, значительно повышая фактическую производительность.
